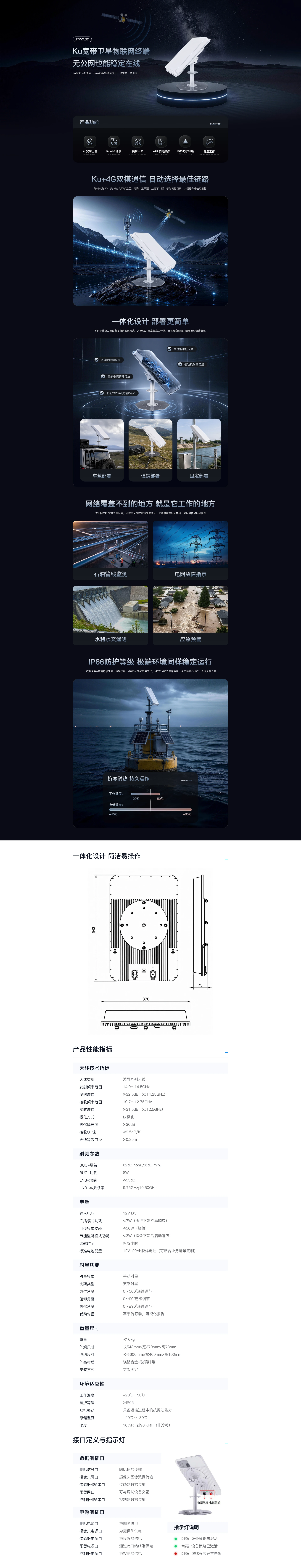

Ku宽带卫星物联网终端

Ku宽带卫星物联网终端
无公网也能稳定在线

Ku宽带卫星通信 · Ku+4G双模通信设计 · 便携式一体化设计

Ku+4G双模通信 自动选择最佳链路

有4G优先4G,无4G自动切换卫星,无需人工干预,业务不中断,智能链路切换,大幅提升通信可靠性。

Ku 与 4G 双模自动切换示意

一体化设计 部署更简单

不同于传统卫星设备复杂的安装方式,JYWXZ01高度集成为一体,无需复杂布线,现场即可快速部署。

JYWXZ01 内部模块:高性能平板天线、低功耗射频模组、多模物联网网关、智能电源管理模块、北斗/GPS双模定位系统
车载部署
便携部署
固定部署

网络覆盖不到的地方 就是它工作的地方

依托国产Ku宽带卫星网络,即使完全没有移动通信信号,也能够实现设备在线、数据回传和远程管理

  • 石油管线监测

  • 电网故障指示

  • 水利水文遥测

  • 应急预警

IP66防护等级 极端环境同样稳定运行

镁铝合金+玻璃纤维外壳,运输抗振,-20℃~50℃宽温工作,-40℃~80℃存储温度,全天候户外运行,无惧风吹日晒

海上监测平台上的 JYWXZ01工作温度 -20℃~50℃,存储温度 -40℃~80℃

一体化设计 简洁易操作

JYWXZ01 外形尺寸:长 543mm,宽 370mm,高 73mm

产品性能指标

天线技术指标

天线类型
波导阵列天线
发射频率范围
14.0~14.5GHz
发射增益
≥32.5dBi(@14.25GHz)
接收频率范围
10.7~12.75GHz
接收增益
≥31.5dBi(@12.5GHz)
极化方式
线极化
极化隔离度
≥30dB
接收GT值
≥9.5dB/K
天线等效口径
≥0.35m

射频参数

BUC-增益
62dB nom.,56dB min.
BUC-功耗
8W
LNB-增益
≥55dB
LNB-本振频率
9.75GHz;10.60GHz

电源

输入电压
12V DC
广播模式功耗
≤7W(执行下发立马响应)
回传模式功耗
≤50W(峰值)
节能监听模式功耗
≤3W(指令下发后启动响应)
续航时间
≥72小时
标准电池配置
12V120Ah胶体电池(可结合业务场景定制)

对星功能

对星模式
手动对星
支架类型
支架对星
方位角度
0~360°连续调节
俯仰角度
0~90°连续调节
极化角度
0~±90°连续调节
辅助对星
基于传感器,可视化报告

重量尺寸

重量
≤10kg
外观尺寸
长543mm×宽370mm×高73mm
收纳尺寸
≤长600mm×宽400mm×高100mm
外壳材质
镁铝合金+玻璃纤维
安装方式
支架固定

环境适应性

工作温度
-20℃~50℃
防护等级
≥IP66
随机振动
具备运输过程中的抗振动能力
存储温度
-40℃~+80℃
湿度
10%RH到90%RH(非冷凝)

接口定义与指示灯

数据航插口

喇叭信号口
喇叭信号传输
摄像头网口
摄像头图像数据传输
传感器485串口
传感器数据传输
预留网口
可与调试设备交互
控制器485串口
控制器数据传输

电源航插口

喇叭电源口
为喇叭供电
摄像头电源口
为摄像头供电
传感器电源口
为传感器供电
预留电源口
通过此口给终端供电
控制器电源口
为控制器供电
数据航插与电源航插位置

指示灯说明

  • 闪烁 设备策略未激活
  • 闪烁 设备策略未激活
  • 闪烁 设备策略未激活
