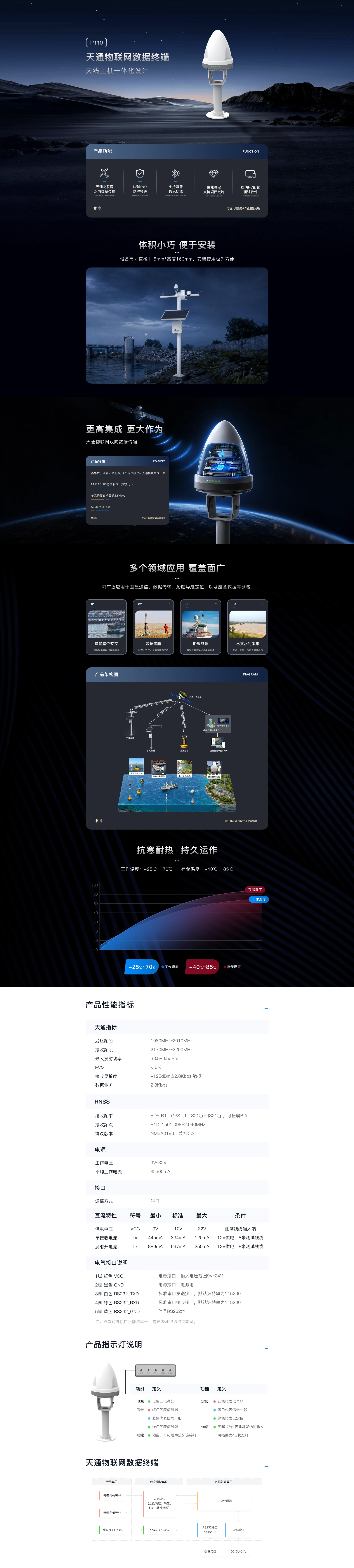

PT10
天通物联网数据终端
天线主机一体化设计
产品功能
FUNCTION
天通物联网
双向数据传输达到IP67
防护等级支持蓝牙
通讯功能性能稳定
支持项目定制提供PC配套
测试软件
体积小巧 便于安装
设备尺寸直径115mm*高度160mm,安装使用极为方便


更高集成 更大作为
天通物联网双向数据传输
产品特性
FEATURES
高集成,收发天线北斗/GPS定位模块和天通模块集成一体
NMEA0183协议版本,兼容北斗
单次通信支持最长2.8kbps
5芯航空连接器
多个领域应用 覆盖面广
可广泛应用于卫星通信、数据传输、船舶导航定位,以及应急救援等领域。
01

渔船船位监控
船舶位置监控和应急通信
02

数据传输
能源、矿产、石油等数据采集
03

船载终端
船舶导航定位以及应急救援
04

水文水利采集
水文、水利、气象等数据采集
产品架构图
DIAGRAM

抗寒耐热 持久运作
工作温度:−25℃ ~ 70℃ 存储温度:−40℃ ~ 85℃
100806040200-20-40
存储温度
工作温度
−25℃~70℃
● 工作温度
−40℃~85℃
● 存储温度
产品性能指标
天通指标
- 发送频段
- 1980MHz~2010MHz
- 接收频段
- 2170MHz~2200MHz
- 最大发射功率
- 33.5±0.5dBm
- EVM
- < 6%
- 接收灵敏度
- −125dBm@2.8Kbps 数据
- 数据业务
- 2.8Kbps
RNSS
- 接收频率
- BDS B1、GPS L1、S2C_d和S2C_p,可拓展B2a
- 接收频点
- B1I: 1561.098±2.046MHz
- 协议版本
- NMEA0183,兼容北斗
电源
- 工作电压
- 9V~32V
- 平均工作电流
- ≤ 500mA
接口
- 通信方式
- 串口
直流特性
供电电压VCC
最小 9V 标准 12V 最大 32V
测试线缆输入端
单接收电流Iʀx
最小 445mA 标准 334mA 最大 120mA
12V供电,8米测试线缆
发射开电流Iᴛx
最小 889mA 标准 667mA 最大 250mA
12V供电,8米测试线缆
直流特性符号最小标准最大条件
供电电压VCC9V12V32V测试线缆输入端
单接收电流Iʀx445mA334mA120mA12V供电,8米测试线缆
发射开电流Iᴛx889mA667mA250mA12V供电,8米测试线缆
电气接口说明
- 1脚 红色 VCC
- 电源接口,输入电压范围9V~24V
- 2脚 黑色 GND
- 电源接口,电源地
- 3脚 白色 RS232_TXD
- 标准串口发送接口,默认波特率为115200
- 4脚 绿色 RS232_RXD
- 标准串口接收接口,默认波特率为115200
- 5脚 黄色 RS232_GND
- 信号RS232地
注:终端对外接口只能选其一,需要RS422请咨询本司。
产品指示灯说明

电源信号定位通信功能
电源
- 设备上电亮起
信号
- 红色代表信号弱
- 蓝色代表信号一般
- 绿色代表信号强
功能
- 预留,可拓展为蓝牙连接灯
定位
- 红色代表信号弱
- 蓝色代表信号一般
- 绿色代表已定位
通信
- 亮起1秒代表北斗发送短报文
- 可拓展为4G状态灯
- 电源
- 设备上电亮起
- 信号
- 红色代表信号弱
- 蓝色代表信号一般
- 绿色代表信号强
- 功能
- 预留,可拓展为蓝牙连接灯
- 定位
- 红色代表信号弱
- 蓝色代表信号一般
- 绿色代表已定位
- 通信
- 亮起1秒代表北斗发送短报文
- 可拓展为4G状态灯
天通物联网数据终端
天线单位
- 天通接收天线
- 天通发射天线
- 北斗/GPS天线
收发模块单位
- 天通模块(含低噪放、功放、通道、基带处理)
- 北斗/GPS模块
数据处理单位
- ARM处理器
- RS232接口或RS422数据接口
- 电源模块DC 9V~24V
