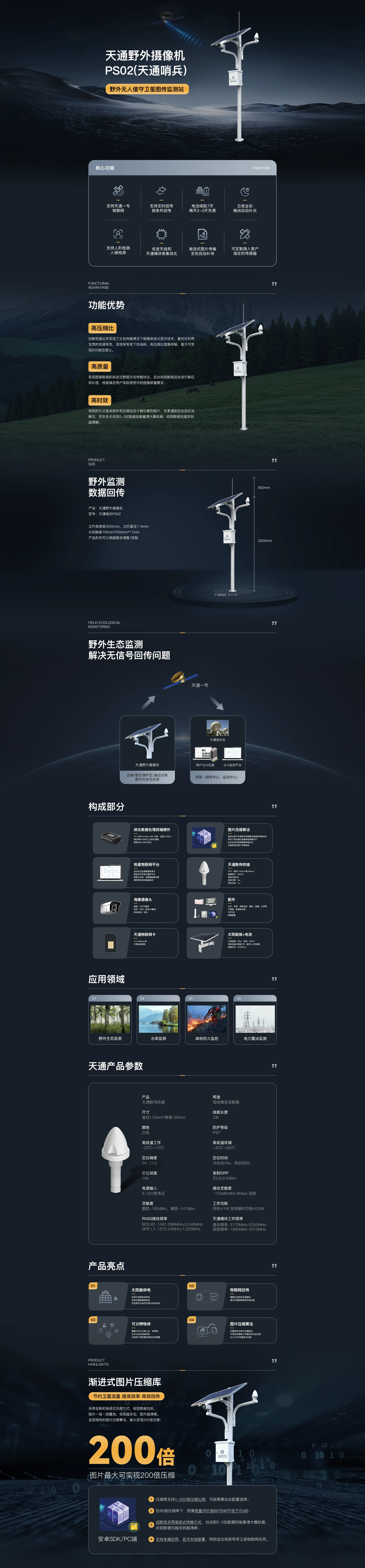

天通一号野外图传哨兵安装在水库岸边
天通一号野外图传哨兵

野外无人值守卫星图传监测站 | PS02

核心功能

  • 支持天通一号
    物联网

  • 支持定时回传
    按条件回传

  • 电池续航7天
    晴天2-3天充满

  • 日夜全彩
    晚间自动补光

  • 支持人形检测
    入侵检测

  • 收发天线和
    天通模块高集成化

  • 渐进式图片传输
    丢包自动补传

  • 可定制接入客户
    指定的传感器

功能优势

  • 高压缩比

    创新性提出并实现了分包传输情况下图像渐进式显示技术,最优化利用宝贵的信道带宽,实现窄带宽下抗误码、高压缩比图像传输,最大可实现200倍压缩比。

  • 高质量

    实现图像数据的渐进式数据分包传输协议,后台收到数据后会进行解压和补偿,根据满足用户实际使用中的图像质量要求。

  • 高时效

    传统的方式是收到所有压缩包后才解压看到图片,如果遇到丢包则无法解压,而本技术收到2-3包数据则能看清大概轮廓,收到数据包越多则越清晰。

野外监测 数据回传

产品:天通野外摄像机
型号:天通哨兵PS02

立杆高度是3000mm,立杆直径114mm
太阳能板700mm*530mm*17mm
产品形态可以根据需求调整/定制

天通哨兵立杆尺寸:太阳能板高度 600mm,立杆高度 3000mm,立杆直径 114mm

野外生态监测 解决无信号回传问题

天通野外摄像机经天通一号回传至天通信关站、用户北斗机房和北斗监控平台

构成部分

天通一号野外图传哨兵整机
  • 天通数传终端尺寸:直径115mm*高160mm,数据接口:RS232,线缆长度5米,发射功率:5w,待机功耗:1w
  • 边缘计算网关4个ARMCortex-A55内核,主频2.0GHz瑞芯微RK3568工业级处理器板贴8GB DDR4内存
  • 钒星物联网平台实时安全监测数据信息化,智能化和可视化服务平台
  • 配件立杆、机箱、避雷系统、螺丝,抱箍,扎带等;不锈钢,防腐蚀处理,立杆2米(按需配置)
  • 图片压缩算法带宽下高压缩比图像传输策略优化,抗长时延的语音图像传输协议
  • 海康摄像头像素:400万像素防护:IP66(防特大暴雨)移动侦测:支持
  • 太阳能板+电池太阳能板:80w,电池:40AH纯电池模式续航7天,晴天2-3天满电续航时间:8小时以上
  • 天通物联网卡1.2-9.6kps/条,中国电信提供

应用领域

  • 野外生态监测

  • 水库监测

  • 森林防火监控

  • 电力覆冰监测

天通数传终端

天通数传终端 产品参数

现场端发送数据

  • 尺寸:直径115mm*高度160mm
  • 颜色:白色
  • 高低温工作:-25℃~+70℃
  • 定位精度:5m(1σ)
  • 定位频度:1Hz
  • 电源输入:9-32V宽电压
  • 灵敏度:跟踪-160dBm,捕获-147dBm
  • RNSS接收频率:BDS B1: 1561.098MHz±2.046MHz
    GPS L1: 1575.42MHz±1.023MHz
  • 线缆长度:3米
  • 防护等级:IP67
  • 高低温存储:-40℃~+85℃
  • 定位时间:冷启动40s,热启动5s
  • 发射EIRP:33.5±0.5dBm
  • 接收灵敏度:-125dBm@2.4Kbps 语音
  • 工作功耗:待机≤1W 发射瞬时功耗≤20W
  • 天通模块工作频率:接收频率: 2170MHz~2200MHz
    发射频率: 1980MHz~2010MHz

产品亮点

  • 太阳能供电

    采用太阳能电池供电,采用天通物联网回传,可在野外无信号区域长时间作业

  • 物联网回传

    摄像头拍到变化画面后,通过天通物联网回传到后端

  • 可分辨物体

    摄像头可以分辨人形,动物等,也可以定时拍照回传、可按用户使用需求制定回传策略

  • 图片压缩算法

    内置渐进式图片压缩算法,可有效压缩相片传输到后台后还原,北斗/GPS双模定位功能

渐进式图片压缩库

节约卫星流量 提高效率 高效回传

采用全新的渐进式压缩方式,收到数据包后,图片一层一层叠加,收到越多包,图片越清晰。全国领先的图片压缩算法,最大实现200倍压缩!

  • 200倍压缩压缩库支持1-200倍压缩比例,可按需要自由配置选择;
  • 高压缩高画质在80倍压缩率下,图像质量评价指标PSNR不低于20dB;
渐进式图片压缩示意
  • 渐进式图像传输创新性采用渐进式传输方式,当收到2-3包数据则能看清大概轮廓,收到数据包越多则越清晰;
  • 多端适配安全部署支持多端应用,且可本地部署,特别适合保密窄带卫星物联网应用。
