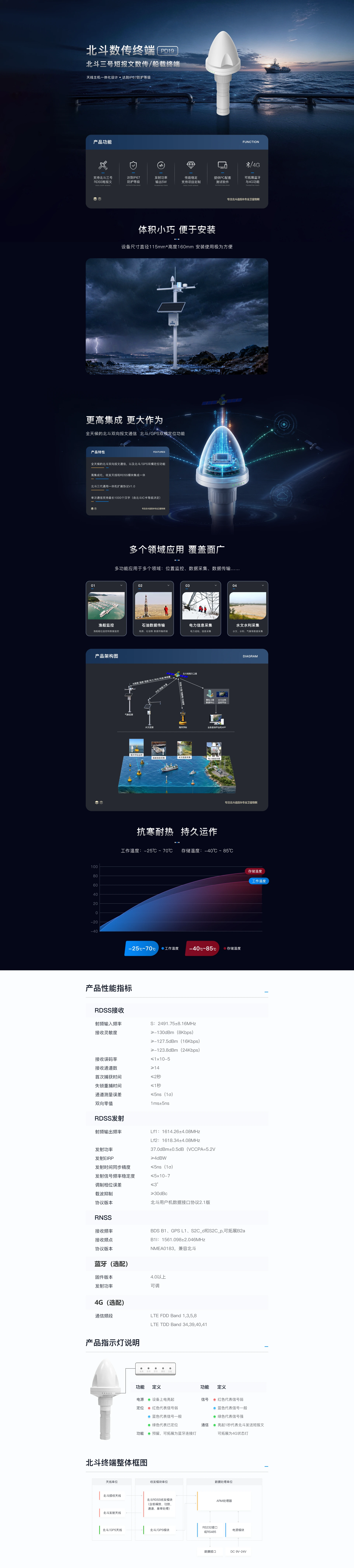

北斗数传终端 PD19 安装在船舷,背景为海上货船

北斗数传终端PD19

北斗三号短报文数传/船载终端

天线主机一体化设计 · 达到IP67防护等级

产品功能

FUNCTION

  • 支持北斗三号
    RDSS短报文

  • 达到IP67
    防护等级

  • 发射功率
    输出5W

  • 性能稳定
    支持项目定制

  • 提供PC配套
    测试软件

  • /4G

    可拓展蓝牙
    与4G功能

专注北斗追踪&专业卫星物联

体积小巧 便于安装

设备尺寸直径115mm*高度160mm,安装使用极为方便

PD19 安装在雷雨天气下的野外监测支架上

更高集成 更大作为

全天候的北斗双向报文通信 北斗/GPS双模定位功能

产品特性

FEATURES

  • 全天候的北斗双向报文通信,以及北斗/GPS双模定位功能

  • 高集成化,收发天线和RDSS模块集成一体

  • 北斗三代通用一体机扩展协议V1.0

  • 单次通信支持最长1000个汉字(由北斗IC卡等级决定)

专注北斗追踪&专业卫星物联

多个领域应用 覆盖面广

多功能应用于多个领域:位置监控、数据采集、数据传输……

  • 01

    渔船监控

    渔船船位监控和救援监控

  • 02

    石油数据传输

    地质、石油等 数据传输终端

  • 03

    电力信息采集

    电力巡检、信息采集

  • 04

    水文水利采集

    水文、水利、气象等数据采集

产品架构图

DIAGRAM

PD19 产品架构:北斗短报文卫星连接气象、水文、海洋浮标与业务监控平台,并覆盖浮标、船舶、水文和电力采集场景

专注北斗追踪&专业卫星物联

抗寒耐热 持久运作

工作温度:−25℃ ~ 70℃ 存储温度:−40℃ ~ 85℃

100806040200-20-40

存储温度

工作温度

−25℃~70℃

● 工作温度

−40℃~85℃

● 存储温度

产品性能指标

RDSS接收

射频输入频率
S:2491.75±8.16MHz
接收灵敏度
≥−130dBm(8Kbps)
≥−127.5dBm(16Kbps)
≥−123.8dBm(24Kbps)
接收误码率
≤1×10−5
接收通道数
≥14
首次捕获时间
≤2秒
失锁重捕时间
≤1秒
通道测量误差
≤5ns(1σ)
双向零值
1ms±5ns

RDSS发射

射频输出频率
Lf1:1614.26±4.08MHz
Lf2:1618.34±4.08MHz
发射功率
37.0dBm±0.5dB(VCCPA=5.2V)
发射EIRP
≥4dBW
发射时间同步精度
≤5ns(1σ)
发射信号频率稳定度
≤5×10−7
调制相位误差
≤3°
载波抑制
≥30dBc
协议版本
北斗用户机数据接口协议2.1版

RNSS

接收频率
BDS B1、GPS L1、S2C_d和S2C_p,可拓展B2a
接收频点
B1I: 1561.098±2.046MHz
协议版本
NMEA0183,兼容北斗

蓝牙(选配)

固件版本
4.0以上
发射功率
可调

4G(选配)

通信频段
LTE FDD Band 1,3,5,8
LTE TDD Band 34,39,40,41

产品指示灯说明

PD19 主机外观与指示灯位置
电源信号定位通信功能
电源
  • 设备上电亮起
定位
  • 红色代表信号弱
  • 蓝色代表信号一般
  • 绿色代表已定位
功能
  • 预留,可拓展为蓝牙连接灯
信号
  • 红色代表信号弱
  • 蓝色代表信号一般
  • 绿色代表信号强
通信
  • 亮起1秒代表北斗发送短报文
  • 可拓展为4G状态灯

北斗终端整体框图

天线单位

  • 北斗接收天线
  • 北斗发射天线
  • 北斗/GPS天线

收发模块单位

  • 北斗RDSS收发模块(含低噪放、功放、通道、基带处理)
  • 北斗/GPS模块

数据处理单位

  • ARM处理器
  • RS232接口或RS485数据接口
  • 电源模块DC 9V~24V
